Efni og framleiðsla

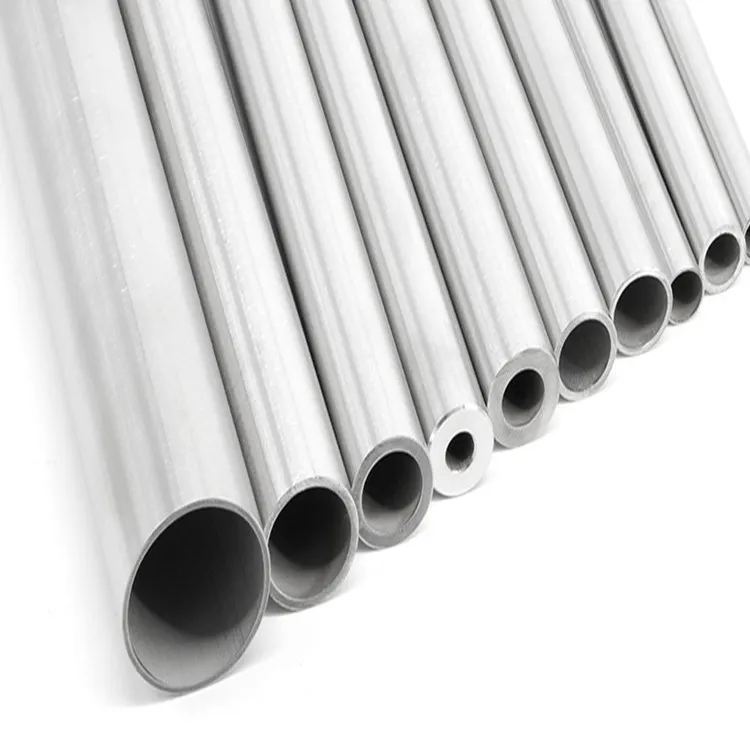

ASTM A213 T22 óaðfinnanlegur ketilrör úr ferritic ál-stáli eru framleidd með óaðfinnanlegu ferli og skulu annað hvort heitt eða kalt, eins og tilgreint er.
Kornastærð
Kornastærð skal vera eins og gefin er í töflu 1,
Ákvörðun á kornastærð, skal gerð á öðrum enda eins fullunnu rörsins frá hverju lóð.
Hitameðferð ASTM A213 T22
Tafla 1 hitameðferð og kröfur um kornastærð
| Einkunn | SÞ Númer |
Tegund hitameðferðar | Austenitizing / lausnarhitastig, mín eða svið ºF [ºC] |
Kælismiðill | Undirritað glæðandi eða hitastig, mín eða svið ºF [ºC] |
ASTM Korn s |
| Ferrític ál stál | ||||||
| T22 | K21590 | Full eða isothermal anneal | … | … | … | … |
| eðlilega og tempra | … | 1250 [675] | … | |||
Athugasemd: 1.Hitameðhöndlun skal fara fram sérstaklega og auk upphitunar fyrir heitmótun.
2.ASTM kornastærð nr. Listað, eða grófari, nema annað sé tekið fram.
Efnasamsetning ASTM A213 T22 óaðfinnanlegra ketilrör
| Einkunn | Efnasamsetning (%) | ||||||
| C | Mn | P | S | Si | Kr | Mo | |
| A213 T22 | 0.05-0.15 | 0.30-0.60 | Minna en eða jafnt og 0.025 | Minna en eða jafnt og 0.025 | Minna en eða jafnt og 0.50 | 1.90-2.60 | 0.87-1.13 |
Vélrænir eiginleikar ASTM A213 T22 óaðfinnanlegra ketilrör
| Einkunn | Togstyrkur (MPA) | Afrakstursstyrkur (MPa) | Lenging (%) | Hörku (HB) |
| A213 T22 | Meiri en eða jafnt og 415 | Meiri en eða jafnt og 205 | 30 | Minna en eða jafnt og 163 |
Kröfur um vélræna eiginleika eiga ekki við um slöngur sem eru minni en 1 ⁄ 8in. [3,2 mm] í innra þvermál eða þynnri en 0.015 tommur [0,4 mm] á þykkt.
Víddarþoli ASTM A213 óaðfinnanlegra ketilrör
Umburðarlyndi á veggþykkt
| Veggþykkt, % | ||||||||
| Úti Þvermál í. [mm] |
0.095 [2.4] og undir | Yfir {{0}}.095 til 0.150 [2.4 til 3.8], þ.m.t. |
Yfir {{0}}.150 til 0.0180 [3.8 til 4.6], þ.m.t |
Yfir 0.180 [4.6] | ||||
| Yfir | Undir | Yfir | Under | Yfir | Under | Yfir | Undir | |
| Óaðfinnanlegur, heitt kláraður rör | ||||||||
| 4 [100] og undir |
40 | 0 | 35 | 0 | 33 | 0 | 28 | 0 |
| Yfir 4 [100] | .... | .... | 35 | 0 | 33 | 0 | 28 | 0 |
| Óaðfinnanlegur, kaldkláraður rör | ||||||||
| Yfir | Undir | |||||||
| 1 1 ⁄ 2 [38.1] og undir | 20 | 0 | ||||||
| Yfir 1 1 ⁄ 2 [38.1] | 22 | 0 | ||||||
Vikmörk fyrir ytri þvermál
| Skilgreind ytri þvermál, inn. [mm] | Leyfileg afbrigði, í. [mm] | |
| Yfir | Under | |
| Hot-klárað óaðfinnanleg slöngur | ||
| 4 [100] eða undir | 1 ⁄ 64 [0.4] | 1 ⁄ 32 [0.8] |
| Yfir 4 til 7 1 ⁄ 2 [100 til 200], þ.m.t. | 1 ⁄ 64 [0.4] | 3 ⁄ 64 [1.2] |
| Yfir 7 1 ⁄ 2 til 9 [200 til 225], þ.m.t | 1 ⁄ 64 [0.4] | 1 ⁄ 16 [1.6] |
| Kalt-kláraðir óaðfinnanlegir slöngur | ||
| Undir 1 [25] | 0.004 [0.1] | 0.004 [0.11] |
| 1 til 1 1 ⁄ 2 [25 til 40], þ.m.t. | 0.006 [0.15] | 0.006 [0.15] |
| Yfir 1 1 ⁄ 2 til 2 [40 til 50], að undanskildum | 0.008 [0.2] | 0.008 [0.2] |
| 2 til 2 1 ⁄ 2 [50 til 65], án | 0.010 [0.25] | 0.010 [0.25] |
| 2 1 ⁄ 2 til 3 [65 til 75], að undanskildum | 0.012 [0.3] | 0.012 [0.3] |
| 3 til 4 [75 til 100], þ.m.t | 0.015 [0.38] | 0.015 [0.38] |
| Yfir 4 til 7 1 ⁄ 2 [100 til 200], þ.m.t | 0.015 [0.38] | 0.025 [0.64] |
| Yfir 7 1 ⁄ 2 til 9 [200 til 225], þ.m.t. | 0.015 [0.38] | 0.045 [1.14] |
Vikmörk lengdar
| Aðferð við Framleiðsla |
Tilgreint að utan Þvermál, in.[mm] |
Skurður lengd, tommur [mm] | |
| Yfir | Under | ||
| Óaðfinnanlegur, heitur kláraður | Allar stærðir | 3 ⁄ 16 [5] | 0 [0] |
| Óaðfinnanlegur, kuldinn kláraði | Undir 2 [50,8] | 1 ⁄ 8 [3] | 0 [0] |
| 2 [50,8] eða yfir | 3 ⁄ 16 [5] | 0 [0] | |
| 2 [50,8] eða yfir | 3 ⁄ 16 [5] | 0 [0] | |
Vatnsstöðugt eða óeðlilegt rafmagnspróf
Hvert rör verður látið verða fyrir rafmagnsprófinu eða vatnsstöðugleikanum.
Próf
(1) Spennupróf -- eitt spennupróf skal gert á sýnishorni úr einu rörinu fyrir fullt af ekki meira en 50 rörum. Spennapróf skulu gerð á sýnum úr tveimur rörum fyrir mikið af meira en 50 rörum.
(2)Hörkukröfur-- Brinell, Vickers eða Rockwell hörkupróf skulu gerðar á sýnum úr tveimur túpum úr hverri lotu.
(3) Flatunarpróf -- eitt fletningarpróf skal gert á sýnum úr hvorum enda eins fullunnar rör.
(4)Blossapróf--Eitt blossunarpróf skal gera á sýnum frá hvorum enda eins fullunnar rörs.
Yfirborðsástand
Kald-kláruð stálrör úr járnblendi eru laus við mælikvarða og hentug til skoðunar.
Ferrític álfelgur heitt unnar stálrör eru lausar við lausar hreistur og hentugar til skoðunar.
